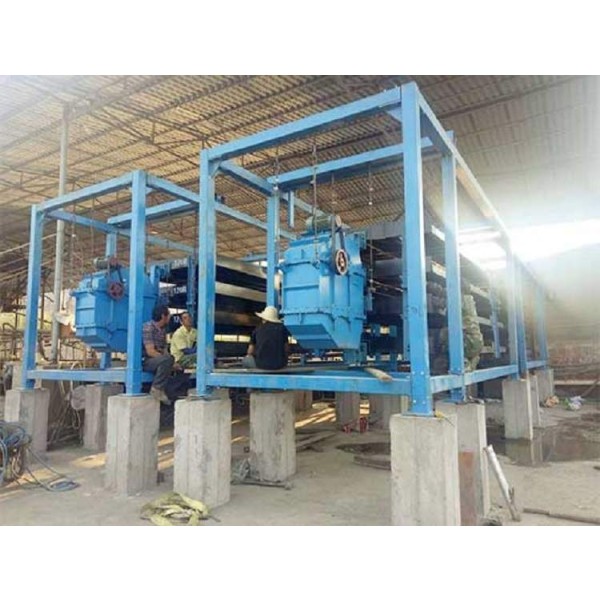

マルチデッキ リフト式振動テーブル

プロダクト概観

多層振動テーブルは振動テーブルの非常に高い分類の精密を保つ間、革新的な多層のベッドの重ね合わせの設計および中断された慣性のヘッド構造によって従来の 6-S 振動テーブルの集中的で、理性的な改善プロダクト、それは単位設置面積あたりの処理容量を非常に改善し、取付けおよび維持の複雑さを減らします。装置はタングステン、錫、タンタル、ニオブ、金、鉄、マンガン、石炭、等のような金属および非金属鉱物の広い範囲の荒く、濃縮し、そして掃引操作で広く利用されています。

中心の働き主義

多層振動テーブルは従来の振動テーブルの分類の主義を受継ぎます: 傾いたベッドの、鉱石の粒子はベッドの非対称的な動きの往復によって発生する重力、横断水衝動、慣性力および摩擦の結合された効果に服従し、比重および粒度に従って層そしてベルトに正確に分類されます。異なる鉱石粒子はそれぞれの軌道に沿って扇形に分布し、最終的に精鉱、中間鉱石、尾鉱に分離される。その革新の核心は機械構造の最適化にあり、3層または4層のベッドを垂直に積み重ね、単一の動力源によって均一に駆動され、効率の掛け算を実現します。

製品の利点と特徴

• 高いスペース利用と大きな処理能力：3層または4層のベッドを垂直にレイアウトすることで、処理能力が倍増し（単層振動テーブルの最大3～4倍）、工場の床面積を大幅に節約し、インフラコストを削減します。

• 滑らかな操作、嵩張る基礎の必要性無し:慣性ベッド頭部および掛かる構造を採用して、垂直力は自己釣り合って、垂直振動力無し、跳躍無し、高レベル床か軽量ブラケットに直接取付けることができます複雑で、嵩張る基礎の必要性無し。

• 省エネ、効率的、柔軟な調整：

  • 中断された設計は小さい摩擦パワー消費量および低い操作のエネルギー消費量を有する。

  • 周波数変換速度コントローラは、簡単にストロークの無段階調整を実現し、迅速に異なる鉱物材料に適応することができます。

  • ストロークはカウンターウェイトの交換で変更でき、操作が簡単です。

• 耐久性のあるベッド表面と簡単なメンテナンス：

  • 耐摩耗層ベッドストリップのガラス繊維強化プラスチックベッド表面は、耐摩耗性、防水性、耐腐食性、非変形などの利点があり、長寿命を持っています。

  • ベッド表面は一体化されたベッドフレームに層状に設置され、取り付け、取り外しが簡単で、メンテナンスと交換に便利です。

• 高い自動化度： コンパクトな構造と電子制御設計は、自動化された選鉱プロセスに統合することが容易です。

適用鉱物と粒度

• 適用鉱物： タングステン、スズ、タンタル、ニオブ、金、鉄、マンガン、クロム、チタン、鉛、亜鉛、石炭など。

• 有効な粒度範囲

  • 粗目砂層： 2～0.5mm

  • 細砂層： 0.5～0.074mm

  • 泥層： 0.074mm以下

  • *タングステンと錫を処理する場合、有効回収粒子径範囲は2～0.022mmです。

技術パラメーター表

注: 別の溝セクション形（長方形、のこぎり波、三角形）は要望に応じて利用できます。

なぜ多層によって中断される振動テーブルを選びなさいか。

• 投資の強化: 1 台の区域およびエネルギー消費によって、3 つから 4 つの通常のシェーカーの処理容量は得ることができます非常に高い投資便益の比率があります。

• 設置の柔軟性: 設置基礎のための非常に低い条件、古い植物の変形、スペース限られた植物または移動式選鉱のプラットホームのために特に適した(例えば採鉱船)。

• インテリジェント制御： 周波数変換技術の応用は、プロセス調整をより正確かつ便利にし、微細選鉱の需要を満たす。

• 信頼性と耐久性： ガラス繊維強化プラスチックベッドと最適化された機械構造は、装置の長期安定運転と低メンテナンスコストを保証します。
