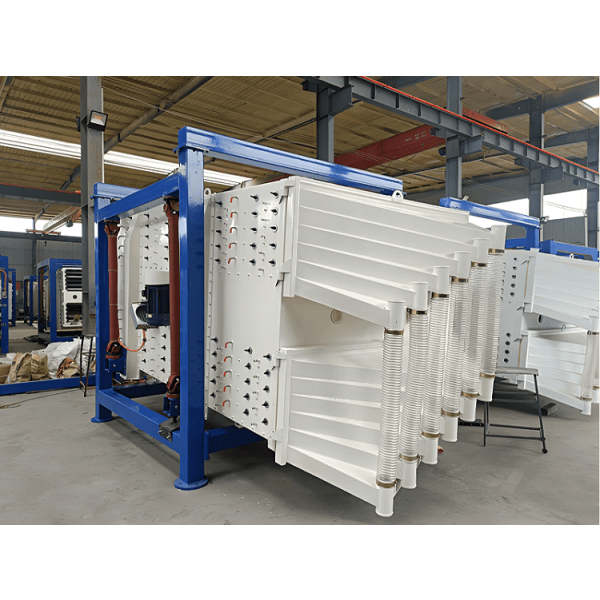

正方形タンブラーふるい

角型揺動スクリーンの概要

正方形揺動ふるい（往復振動スクリーン、精密振動スクリーンとも呼ばれる）は、振動と揺動の複合運動を組み合わせた一種の高精度、高効率のスクリーニング装置です。振動と揺動の複合運動により、従来の手動式ふるい分けを模倣し、顆粒、粉体、スラリー原料の正確な分級を実現します。

ふるい精度が高く、容量が大きく、原料の粒子構造を破壊しないことが特長で、化学工業、冶金、非鉄金属、食品、研磨剤など、高いふるい効率と精度が要求される産業に広く使用されています。

正方形ふるい技術特性

1. 高精度、高出力：独特なスイング運動により、スクリーン表面の原料を完全に分散させ、スクリーンの穴に近づけ、スクリーニング効率と精度を大幅に向上させます。

2. スムーズな操作と長寿命：合理的な設計、頑丈な構造、ソフトな動き、機器の基礎や材料への影響が小さく、スムーズで信頼性の高い操作と長寿命。

3. 省エネと環境保護：低消費電力、低騒音、粉塵の漏れが少なく、環境にやさしい生産の要求に沿う。

4. ユニークなメッシュフレームとメッシュクリア装置：特殊なメッシュフレーム設計とバウンスボールなどのメッシュクリアシステムは、効果的にスクリーンの目詰まりを防止し、スクリーンの寿命を延長し、高い生産性と高精度を維持することができます。

5. モジュール設計、柔軟性が高い：単層、多層（最大5層）を自由に選択でき、排出口は360°回転して調整でき、組立ラインとの配置と接続が簡単です。

6. 簡単なメンテナンス、低コスト：標準化されたプロの生産振動スクリーンアクセサリーを採用し、交換が簡単で、安全で信頼性の高い操作、メンテナンスコストを節約できます。

7. 広い適用の可能性: それは効果的に等粒状、粉、スラリーのようなさまざまな形態の材料を選別できます。

正方形の振動ふるいの働き原則

正方形スイングふるいの動作原理は、基本的にモーター偏心ホイール構造によって駆動され、固定軸の周りに往復慣性力を発生させます。

装置が始動した後、この慣性力によりスクリーンボックス（振とう体）は クレードルのような前後の往復振とうを生じます。ふるい面とふるい箱全体が周期的な揺れを起こし、ふるい面上の原料に方向性のある飛び跳ね運動を起こさせます。

この過程で

• ふるい穴より小さい粒子は、ふるい穴を通過する機会が増え、ふるい材料となります。

• 連続的なタンブリングとジャンプの穴よりも大きい材料は、前方に移動するスクリーン表面に沿って、最終的に排出ポートから排出され、スクリーン材料になります。

スクリーンの表面は通常水平にまたはわずかに傾斜して（0°-5°）整理され、傾斜の角度は異なった物質的な特徴に合わせるために調節することができる。

正方形の振動ふるいの主要な技術的な変数テーブル

注：WELL-2036は、リストの中で最大の有効スクリーン面積を持つモデルです。スクリーン表面の傾斜角度、回転周波数、スクリーンボックスのストロークはすべて調整可能なパラメータであり、材料の特性に応じて最適に設定し、最高のスクリーニング効果を達成することができます。
