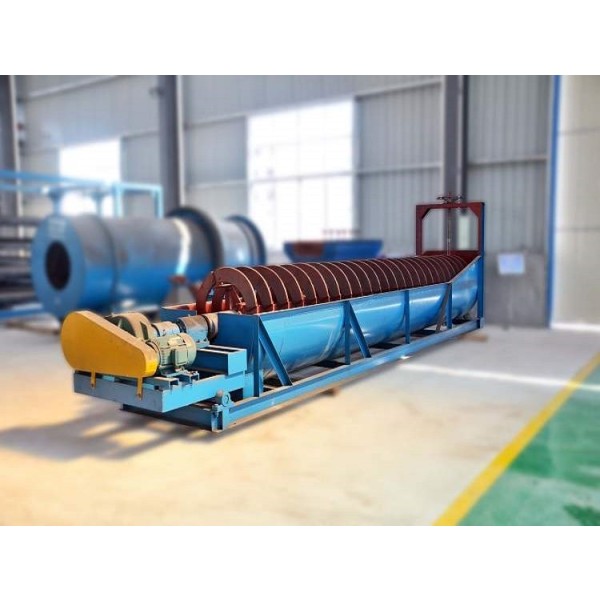

スパイラル分級機

スパイラル分級機の概要

スパイラル分級機は、伝統的な機械的な分類装置であり、広く鉱物処理プラントで使用され、粉砕機は、閉回路粉砕システムを形成するために、主な役割は、液体中の鉱物粒子の沈降速度の差に基づいており、研削製品は、オーバーフロー（微細な修飾された製品 ）と戻り砂（粗い非修飾製品）に分離されます。

その中心的な機能は、スパイラルブレードを使用して再粉砕するために、機械的に粗い沈降砂を持ち上げて粉砕機に戻すことであり、一方、細かい等級はオーバーフローとして後続の選別作業に排出することができます。主にプレグレーディングとチェックグレーディングとして使用されるほか、粘土を含む鉱石の洗浄、脱灰、脱水にも使用できます。

構造が簡単で、操作が便利で、作業が信頼でき、分級槽の傾斜角度が大きいので、粉砕機の自流式との接続が容易で、機械式分級機の中で最も一般的に使用されています。

螺線形分級機の構造および働き主義

1.構造構成

• 長方形の傾斜シュート：シュートの底の傾斜角度は一般に12°～18.5°で、底は半円形である。

• スパイラルシャフト：トラフに1本または2本の縦シャフトを設置し、シャフトに連続的にスパイラルブレードを取り付ける。二重螺旋の羽根は外側に回転するように設計されている。

• 伝動機構：装置の上端にあり、スパイラルシャフトを回転させる。

• リフト装置：トラフの下端のフレームに位置し、鉱石がスパイラルブレードを埋めるのを防ぐために停止するときにスパイラルシャフトを持ち上げることができ、それはまた、ブレードとトラフの底部との間のギャップを調整することができます。

2.動作原理：
スラリーはトラフ本体の側面から供給されます。トラフの下部では、沈降とグレーディング領域が形成される：

• 粗粒子：沈降速度が速く、トラフの底に沈み、回転するスパイラルブレードによって傾斜シュートの上部に押し出され、輸送中に脱水された後に排出され、再粉砕のために再粉砕砂としてミルに戻される。

• 微粒子：沈降速度が遅い、沈降するのが遅すぎる、スラリー流の表面流によって運ばれ、トラフの端にあるオーバーフロー堰を通って排出され、オーバーフロー製品となり、次の選鉱工程に送られる。

螺線形分級機の主要な分類そして特徴

オーバーフロー堰の高さ（すなわち分級液面の高さ）によって、スパイラル分級機は3つのタイプに分けることができます：

概要と用途

スパイラル分級機は、古典的で信頼性の高い分級装置であり、その核心的な利点は、機械的に粗粒土砂を輸送し、粉砕機との効率的な閉回路サイクルに戻す能力である。近年、一部の応用分野ではハイドロサイクロンに取って代わられる傾向がありますが、安定した運転、簡単な操作、余分な圧力が必要ないという特徴から、特に粗い材料の処理、または脱スリムと脱水を同時に行う必要がある場合など、多くの鉱物処理プラントで依然としてかけがえのない役割を果たしています。
